監理工程師《目標控制（交通）》考點：單代號網絡圖的繪制與計算

【考頻分析】★★★

(一)單代號網絡計劃圖的構成

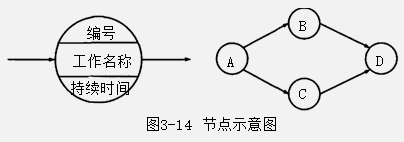

1.節點

單代號網絡計劃圖中的節點可以用圓圈或方框表示，一個節點表示一項具體的工作過程。

2.箭線

在單代號網絡計劃圖中箭線表示工作之間的相互邏輯關系，它既不消耗時間也不消耗資源，代表工作之間的直接約束關系。

3.線路

與雙代號網絡圖一樣，在單代號網絡計劃圖中，存在大量的線路，對網絡圖研究的關鍵任務是研究關鍵線路。

(二)單代號網絡圖時間參數的計算方法

由于單代號網絡計劃圖中用節點表示工作，所以它只有工作時間參數的計算，而不存在節點時間參數的計算。單代號網絡圖的工作時間參數計算內容和時間參數的含義及其計算目的與雙代號網絡圖相同，即計算工作的最早時間(ES和EF)、工作的最遲時間(LF和LS)、工作的機動時間(TF和FF)等。單代號網絡圖工作時間參數的計算步驟和方法，以及計算公式與雙代號網絡圖基本相同
