某雙代號網絡計劃如下圖所示，圖中存在的繪圖錯誤有（ ）。
2020年二級建造師考試有部分地區已經進入報名階段，考生們都在積極進行備考，做一下模擬習題也成為許多考生備考時必不可少的一步，今天就為大家提供了《建設工程施工管理》模擬試題及解析，為考生們助跑2020年二級建造師考試!

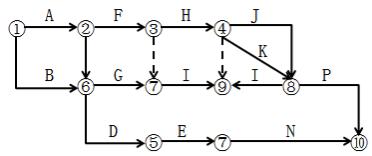

某雙代號網絡計劃如下圖所示，圖中存在的繪圖錯誤有（ ）。
A.多個終點節點
B.節點編號重復
C.兩項工作有相同的節點編號
D.循環回路
E.多個起點節點
『正確答案』ABC
『答案解析』本題考查的是雙代號網絡計劃。圖中存在多個終點節點⑨⑩；節點編號重復，兩個⑦節點；兩項工作有相同的節點編號⑦→⑨。
本題涉及知識點：
