二級建造師考試知識點：燃氣管道施工與安裝要求，2019年二級建造師考試備考開始了，2019年二級建造師考試報名于1月份開始，現在離報名開始時間還有段時間，為了幫助小伙伴們更好的備考2019年二級建造師考試，今天為大家整理了二級建造師考試知識點：燃氣管道施工與安裝要求，希望對各位有所幫助。

　　知識點：燃氣管道施工與安裝要求

　　一、燃氣管道材料選用

　　高壓和中壓A燃氣管道，應采用鋼管;中壓B和低壓燃氣管道，宜采用鋼管或機械接口鑄鐵管。中、低壓地下燃氣管道采用聚乙烯管材時，應符合有關標準的規定。

　　二、室內燃氣管道安裝

　　(一)管道安裝要求

　　(1)建、構筑物內部的燃氣管道應明設。

　　(3)室內燃氣管道不應敷設在潮濕或有腐蝕性質的房間內。當必須敷設時，必須采取防腐蝕措施。

　　(4)燃氣管道嚴禁引入臥室。當燃氣水平管道穿過臥室、浴室或地下室時，必須采取焊接連接方式，并必須設在套管中。

　　(5)在地下室、半地下室、設備層和地上密閉房間以及地下車庫安裝燃氣引入管道應使用鋼號為10、20的無縫鋼管或具有同等及同等以上性能的其他金屬管材，必須采用焊接連接。

　　(6)當室內燃氣管道穿過樓板、樓梯平臺、墻壁或隔墻時，必須安裝在套管中。

　　(7)無縫鋼管或焊接鋼管應采用焊接或法蘭連接。

　　(8)燃氣管道敷設高度(從地面到管道底部或管道保溫層部)應符合下列要求：

　　1)在有人行走的地方，敷設高度不應小于2.2m。

　　2)在有車通行的地方，敷設高度不應小于4.5m。

　　(二)閥門安裝要求

　　(2)在安裝前應對閥門逐個進行外觀檢查，并宜對引入管閥門進行嚴密性試驗。

　　(三)燃氣設備的安裝要求

　　三、室外燃氣管道安裝

　　(一)管道安裝基本要求

　　(1)地下燃氣管道不得從建筑物和大型構筑物(不包括架空的建筑物和大型構筑物)的下面穿越。

　　地下燃氣管道與建筑物、構筑物基礎或相鄰管道之間的水平和垂直凈距，應符合規定。

　　(2)地下燃氣管道埋設的最小覆土厚度(路面至管頂)應符合下列要求：

　　埋設在車行道下時，不得小于0.9m;埋設在非車行道(含人行道)下時，不得小于0.6m;埋設在庭院時，不得小于0.3m;埋設在水田下時，不得小于0.8m。當不能滿足上述規定時，

　　應采取有效的安全防護措施。

　　(3)地下燃氣管道不得在堆積易燃、易爆材料和具有腐蝕性液體的場地下面穿越，并不宜與其他管道或電纜同溝敷設。當需要同溝敷設時，必須采取有效的安全防護措施。

　　(4)地下燃氣管道穿過排水管(溝)、熱力管溝、聯合地溝、隧道及其他各種用途溝槽時，應將燃氣管道敷設于套管內。套管兩端應采用柔性的防腐、防水材料密封。

　　(5)燃氣管道穿越鐵路、高速公路、電車軌道或城鎮主要干道時應符合下列要求：

　　1)穿越鐵路或高速公路的燃氣管道，其外應加套管，并提高絕緣防腐等級。

　　2)穿越鐵路的燃氣管道的套管，應符合下列要求：

　?、偬坠苈裨O的深度：鐵路軌底至套管頂不應小于1.20m，并應符合鐵路管理部門的要求。

　?、谔坠芤瞬捎娩摴芑蜾摻罨炷凉?。

　?、厶坠軆?nèi)徑應比燃氣管道外徑大100mm以上。

　?、芴坠軆啥伺c燃氣管的間隙應采用柔性的防腐、防水材料密封，其一端應裝設檢漏管。

　　⑤套管端部距路堤坡腳外的距離不應小于2.0m。

　　3)燃氣管道穿越電車軌道或城鎮主要干道時宜敷設在套管或管溝內;穿越高速公路的燃氣管道的套管、穿越電車軌道或城鎮主要干道的燃氣管道的套管或管溝，應符合下列要求：

　?、偬坠軆?nèi)徑應比燃氣管道外徑大100mm以上，套管或管溝兩端應密封，在重要地段的套管或管溝端部宜安裝檢漏管。

　?、谔坠芑蚬軠隙瞬烤嚯娷嚨肋呠壊粦∮?.0m;距道路邊緣不應小于1.0m。

　　(6)燃氣管道宜垂直穿越鐵路、高速公路、電車軌道或城鎮主要干道。

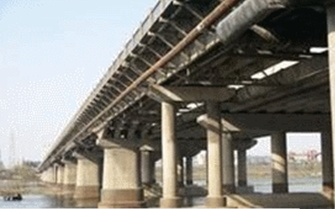

　　(7)燃氣管道通過河流時，可采用穿越河底或采用管橋跨越的形式。當條件許可時，也可利用道路橋梁跨越河流，并應符合下列要求：

　　1)利用道路橋梁跨越河流的燃氣管道，其管道的輸送壓力不應大于0.4MPa。

　　2)當燃氣管道隨橋梁敷設或采用管橋跨越河流時，必須采取安全防護措施。

　　3)燃氣管道隨橋梁敷設，宜采取如下安全防護措施：

　　①敷設于橋梁上的燃氣管道應采用加厚的無縫鋼管或焊接鋼管，盡量減少焊縫，對焊縫進行100%無損探傷。

　?、诳缭酵ê胶恿鞯娜細夤艿拦艿赘叱?，應符合通航凈空的要求，管架外側應設置護樁。

　?、墼诖_定管道位置時，應與隨橋敷設的其他可燃氣體管道保持一定間距。

　?、芄艿缿O置必要的補償和減震措施。

　　⑤過河架空的燃氣管道向下彎曲時，向下彎曲部分與水平管夾角宜采用45°形式。

　?、迣艿缿鲚^高等級的防腐保護。

　?、卟捎藐帢O保護的埋地鋼管與隨橋管道之間應設置絕緣裝置。

　　(8)燃氣管道穿越河底時，應符合下列要求：

　　1)燃氣管宜采用鋼管。

　　2)燃氣管道至規劃河底的覆土厚度，應根據水流沖刷條件確定，對不通航河流不應小于0.5m;對通航的河流不應小于1.0m，還應考慮疏浚和投錨深度。

　　3)穩管措施應根據計算確定。

　　4)在埋設燃氣管道位置的河流兩岸上、下游應設立標志。

　　5)燃氣管道對接安裝引起的誤差不得大于3°，否則應設置彎管，次高壓燃氣管道的彎管應考慮盲板力。

　　(二)對口焊接的基本要求

　　(1)當采用氣割時，必須除去坡口表面的氧化皮，并進行打磨，表面力求平整。

　　(4)對口時將兩管道縱向焊縫(螺旋焊縫)相互錯開，間距應不小于100mm弧長。對口后的內壁應平齊，其錯邊量應符合國家現行標準的規定。

　　(6)定位焊完畢拆除對口器，進行焊口編號，對好的口必須當天焊完。

　　(三)焊口防腐

　　(1)現場無損探傷完和分段強度試驗后進行補口防腐。

　　(3)焊口除銹可采用噴砂除銹的方法，除銹后及時防腐。

　　(7)環氧煤瀝青涂料做法：

　　(8)聚乙烯防腐涂層做法：

　　(四)管道埋設的基本要求

　　1.溝槽開挖

　　(2)當采用人工開挖且無地下水時，槽底預留值宜為0.05～0.10m;當采用機械開挖且有地下水時，槽底預留值不小于0.15m;管道安裝前應人工清底至設計高程。

　　(7)對軟土基及特殊性腐蝕土壤，應按設計要求處理。

　　2.溝槽回填

　　(1)不得采用凍土、垃圾、木材及軟性物質回填。管道兩側及管頂以上0.5m內的回填土，不得含有碎石、磚塊等雜物，且不得采用灰土回填。

　　(2)溝槽的支撐應在管道兩側及管頂以上0.5m回填完畢并壓實后，在保證安全的情況下

　　進行拆除，并應采用細砂填實縫隙。

　　(3)溝槽回填時，應先回填管底局部懸空部位，再回填管頂兩側。

　　(4)回填土應分層壓實，每層虛鋪厚度宜為0.2～0.3m，管道兩側及管頂以上0.5m內的回填土必須采用人工壓實，管頂0.5m以上的回填土可采用小型機械壓實，每層虛鋪厚度宜為0.25～0.4m。

　　(5)回填土壓實后，應分層檢查密實度，并做好回填記錄。

　　3.警示帶敷設

　　(1)埋設燃氣管道的沿線應連續敷設警示帶。警示帶敷設前應將敷設面壓平，并平整地敷設在管道的正上方且距管頂?shù)木嚯x宜為0.3～0.5m,但不得敷設于路基和路面里。

　　(2)警示帶宜采用黃色聚乙烯等不易分解的材料，并印有明顯、牢固的警示語，字體不宜小于100mm×100mm。

　　【2014試題】燃氣管道的防腐識別漆色為(　)。

　　A.黃色

　　B.綠色

　　C.藍色

　　D.白色

　　『正確答案』A

　　『答案解析』本題考查的是燃氣管道材料選用及室內燃氣管道安裝。燃氣管道應涂以黃色的防腐識別漆。

　　【2012試題】

　　關于燃氣管道穿越河底施工的說法，錯誤的有(　)。

　　A.管道的輸送壓力不應大于0.4MPa

　　B.必須采用鋼管

　　C.在河流兩岸上、下游宜設立標志

　　D.管道至規劃河底的覆土厚度，應根據水流沖刷條件確定

　　E.穩管措施應根據計算確定

　　『正確答案』ABC

　　『答案解析』本題考查的是燃氣管道施工原裝要求。隨橋梁跨越河流的燃氣管道壓力不應大于0.4MPa;在埋設燃氣管道位置的河流兩岸上、下游應設立標志。

　　【案例】

　　背景：某公司中標承建中壓燃氣管線工程，管徑DN300mm，長26km，合同價3600萬元。管道溝槽開挖過程中，遇地質勘察未探明的廢棄磚溝，經現場監理口頭同意，施工項目部組織人員、機具及時清除了磚溝，進行換填級配石處理，使工程增加了合同外的工程量。項目部就此向發包方提出計量支付，遭到計量工程師的拒絕。

　　監理在工程檢查中發現：

　　(1)現場正在焊接作業的兩名焊工是公司臨時增援人員，均已在公司總部從事管理崗位半年以上;

　　(2)管道準備連接施焊的數個坡口處有油漬等雜物，檢查后向項目部發出整改通知。

　　【問題】

　　1.項目部處理廢棄磚溝在程序上是否妥當?如不妥當，寫出正確的程序。

　　2.簡述計量工程師拒絕此項計量支付的理由。

　　3.兩名新增焊工是否符合上崗條件?為什么?

　　4.管道連接施焊的坡口處應如何處理方能符合有關規范的要求?

　　【參考答案】

　　1.不妥當，有關規范規定：應由建設方組織有關方面驗槽，并應有設計方提出變更設計。

　　2.計量支付的依據是工程合同，變更設計應履行程序，監理工程師應有書面指令。

　　3.不符合，因為間斷焊接時間超過6個月，再次上崗前應重新考試;承擔其他材質燃氣管道安裝的人員，必須經過培訓，并經考試合格。

　　4.規范規定：連接坡口處及兩側10mm范圍應清除油漬、銹、毛刺等雜物，清理合格后應及時施焊。

　　【2014試題】

　　背景：某公司承建一埋地燃氣管道工程，采用開槽埋管施工。該工程網絡計劃工作的邏輯關系見表2-1;

　　表2-1網絡計劃工作邏輯關系　　

　　項目部按表2-1繪制網絡計劃圖如圖2-1所示：

　　網絡計劃圖中的E1、E2工作為土方回填和敷設警示帶，管道溝槽回填土的部位劃分為Ⅰ、Ⅱ、Ⅲ區，如圖2-2所示：

　　【問題】

　　1.根據表2-1補充完善圖2-1所示的網絡計劃圖(把圖2-1繪制到答題卡上作答，在試卷上作答無效)。

　　2.圖2-2中△H的最小尺寸應為多少?(單位以mm表示)

　　3.在供選擇的土中，分別指出哪些不能用于Ⅰ、Ⅱ區的回填?警示帶應敷設在哪個區?

　　4.Ⅰ、Ⅱ、Ⅲ區應分別采用哪類壓實方式?

　　5.圖2-2中的Ⅰ、Ⅱ區回填土密實度最少應為多少?

　　【參考答案】

　　1.

　　2.△H=500mm。

　　3.(1)碎石土、灰土不能用于Ⅰ、Ⅱ區的回填;(2)警示帶在Ⅱ區，警示帶敷設在管道的正上方，且距管頂距離宜為0.3～0.5m。

　　4.Ⅰ、Ⅱ區必須采用人工壓實;Ⅲ區可采用小型機械壓實。

　　5.Ⅰ區壓實度不小于90%，Ⅱ壓實度不小于90%。
