知識點:施工便道、便橋建設

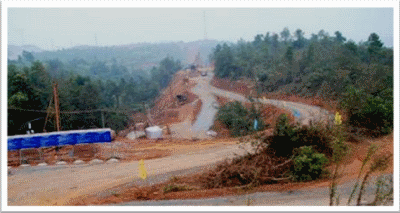

一、便道設計
1.施工便道建設應滿足施工需要,盡量結合地方道路規劃進行專項設計,盡可能提前實施,完工后盡量留地方使用。宜利用永久性道路和橋梁。
2.施工便道應充分利用既有道路和橋梁。避免與既有鐵路線、公路平面交叉。
3.建設標準
(1)根據地形條件、確定便道平縱線形及橫斷面寬度:
①便道分雙車道和單車道兩種標準。雙車道路基寬度不小于7m,路面寬度不小于6m;單車道路基寬度不小于4.5m,路面寬度不小于3.0m,原則上每100m范圍內應設置一個長度不小于20m、路面寬度不小于5.5m的錯車道。
(2)便道路面最低標準應采用泥結碎石或級配碎石。
(3)便道兩側設置排水系統,在匯水面積較大的低凹處設置涵洞,以滿足排水泄洪要求。
二、便橋設計

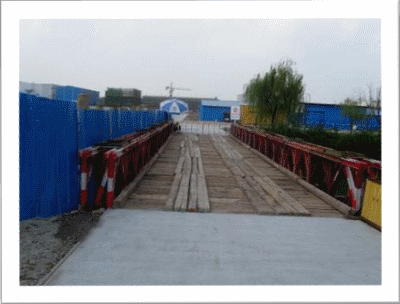

施工便橋是指便道在跨越水面處修建的橋梁或在修建大型橋梁時,為運輸建筑材料和施工機械設備的需要修建的臨時橋梁。
1.建設標準
(1)便橋結構按照實際情況專門設計,同時應滿足排洪要求,人行便橋寬度不小于2.5m,人車混行便橋寬度不小于4.5m。若便橋長度超過1km,宜適當增加寬度。
(2)便橋高度不低于上年最高洪水位,橋頭設置限高、限重、限速標牌,橋面設立柱間距1.5~2.0m、高1.2m的欄桿防護,欄桿顏色統一,在適當位置設置醒目的警示反光標志。
2.便橋建設
便橋的類型有墩架式梁橋、裝配式公路鋼橋(俗稱貝雷橋)、浮橋和索橋。
河窄、水淺時可選用墩架梁橋。
臨時墩架梁橋由基礎、墩臺、梁部結構和橋面組成。
墩架式梁橋基礎常采用混凝土基礎和鋼樁基礎。
常采用的墩臺類型是:貝雷桁架墩、萬能桿件墩和鋼管樁橋墩,岸邊橋臺一般采用混凝土橋臺。
在墩臺上設置縱梁,再在縱梁上設置橫梁??v梁和橫梁一般采用原木或型鋼,安裝方法可采用懸臂法和機械設備吊裝。
橋面常用木橋面和鋼橋面。木橋面由木縱梁、橋面板和車道板組成。鋪設順序是先安裝木縱梁,再在木縱梁上鋪設橋面板,最后鋪設車道板。鋼橋面由縱、橫梁和鋼面板組成,一般先將鋼橋面分節制作好,采用機械設備吊裝。

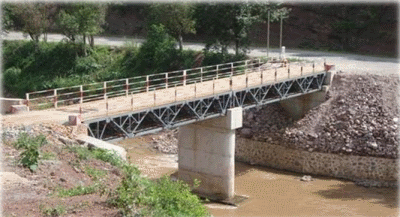

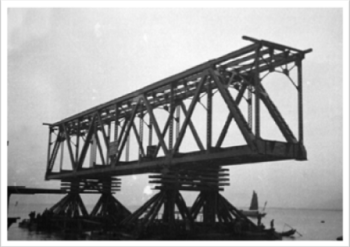

2.貝雷橋
貝雷橋是兩片主桁架之間通過橫梁聯系,在橫梁上面配置縱梁和橋板,并由撐桿及系材使其固定,而架成橋梁。兩側主桁架可由單排、雙排或三排并列配置,也可架成雙層和三層桁架,用以提高承載能力。
貝雷橋結構:由高強鋼材制成輕便的標準化桁架單元構件及橫梁、縱梁、橋面板、橋座及連接件等組成。
貝雷橋基礎:常采用混凝土基礎和鋼管樁基礎,施工方法與墩架式梁橋的基礎相同。
貝雷橋的墩臺:貝雷橋墩臺的類型和施工方法與墩架式梁橋的墩臺相同。
貝雷橋架設方法:常采用的架設方法是懸臂推出法,履帶吊機架設法和浮運架設法。
(1)懸臂推出法就是在河流兩岸安置滾軸,橋梁的大部分部件在推出岸的滾軸上安裝好,然后用人力或用機械牽引,將橋梁徐徐向前推出,直達對岸。
橋梁推出時的傾覆穩定系數不小于1.2,以防止橋梁尚未推達對岸滾軸之前發生傾倒。為避免這種危險,除在桁架后端裝上配重外,還應在正橋前面另裝幾節桁架,待完成橋梁推出后,再予拆除,這個接長部分就稱為鼻架。鼻架只裝桁架、橫梁與抗風拉桿等部件,不裝縱梁與橋面板。
在通常情況下,橋梁是在推出岸全部裝好后再推出,但在架設大跨徑橋梁時,為減輕推出重力或者因桁架不足時,也可不裝足上層桁架,待鼻架到達對岸后,再拆除鼻架,裝齊不足部分。遇到橋頭地形受限,橋架無法伸展時,只能裝幾節推幾節,隨時核算橋架的重心,防止傾覆。

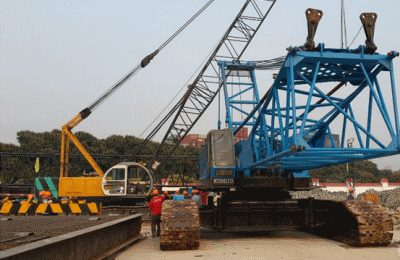

(2)履帶吊機架設法。在河床地質適合打設鋼樁基礎的條件下,可采用履帶吊機架設法,架設方法和步驟如下:
?、倮寐膸У鯔C打設架設孔的鋼樁基礎和墩身。
?、诩茉O第一孔時,在岸邊陸地上拼裝第一孔兩側桁架,利用履帶吊機安裝兩側桁架,在架設第二孔和其他孔時,利用已架設好的孔拼裝架設孔兩側桁架,再用位于前一孔的履帶吊機安裝架設孔的兩側桁架。
?、郯惭b架設孔的橫梁、縱梁、橋面板及連接件等。
?、茉诩茉O下一孔時重復以上步驟。
采用履帶吊機架設法時,要注意履帶吊機工作距離與孔距匹配。
(3)浮運架設法。在河水較深,水流平緩,并有足夠噸位的船只時,可以采用浮運架設法。此法又可分浮運擱置與支點浮渡兩種方法。
?、俑∵\擱置法。在橋址兩端沒有足夠的直線和平地,難以拼裝橋架的情況下,可以在河流的上游或下游尋找一塊利于拼裝的場地,把橋梁拼裝好,推至船上。船上需架設承托橋梁的支架,支架的高度必須根據橋下水位與墩臺標高,通過計算預先確定。橋梁兩端須懸伸于船外,以便浮運至橋位后,擱置在支座上。
?、谥c浮渡法。此方法是將橋架在橋頭拼好,把一端推到浮船預先搭好的架子上并懸出一段,將浮船對正橋位方向移動,直至彼岸。橋架利用千斤頂或壓艙水就位。在浮船移動的過程中,需注意加設浮船四角的保護繩,以控制浮船移動的速度及行進的方向。
由于任務緊急,臨時橋梁的修建不能短期完成時,或河水很深,河床泥土松軟,樁基承載力不夠且施工困難時,或河流通航,墩架梁橋凈寬、凈高不能滿足要求時,可以考慮建造部分橋段易于拆散、組建的浮橋;
當遇深山峽谷時,可選用索橋。
【典型例題】
下列關于施工便道設置的說法錯誤的是( )。
A.便道不宜利用永久性道路和橋梁
B.施工主干線盡可能地靠近標段各主要工點,引入線以直達用料地點為原則
C.應盡量避免與既有鐵路線、公路平面交叉
D.若只要求晴天通雨天不通,或一次性使用的便道,可不設路面
『正確答案』A
『答案解析』本題考查的是施工現場主要臨時工程。施工便道應充分利用既有道路和橋梁。參見教材P280。
