匆匆的，匆匆的，2017年二級建造師的腳步近了。你是否還在教材中踟躕，你是否還不知怎樣取舍一些知識點？建設工程教育網整理了一些二級建造師歷年考試高頻考點供大家參考！想要學習更多高頻考點請查看建設工程教育網《2017年二級建造師機電工程管理與實務考點匯編電子書》，點擊查看>>

知識點：電站汽輪機的安裝技術要求

【考頻指數】★★★★★

【考查年份】2011年單選題、2012年多選題、2014年案例題、2015年單選題

【考點精講】

安裝技術要點主要體現在本體安裝和軸系對輪中心的找正等方面。

1.低壓缸組合安裝技術要點

（1）低壓外下缸組合包括：

低壓外下缸后段（電機側）與低壓外下缸前段(汽側)先分別就位，調整水平、標高、找中心后試組合，符合要求后，將前、后段分開一段距離，再次清理檢查垂直結合面，確認清潔無異物后再進行正式組合。

拉鋼絲法：

即在低壓外下缸后端（電機側）與低壓外下缸前段（汽側）分別就位，以及調整水平、標高后，可拉縱向鋼絲調整汽封洼窩或軸承油擋洼窩，測量洼窩與鋼絲左、右、下三方向尺寸，符合要求。

（2）低壓外上缸組合包括：先試組合，以檢查水平、垂直結合面間隙，符合要求后正式組合。

（3）低壓內缸組合包括：當?shù)蛪簝?nèi)缸就位找正、隔板調整完成后，低壓轉子吊入汽缸中并定位后，再進行通流間隙調整。

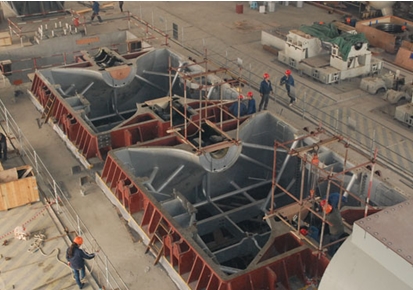

低壓內缸組裝

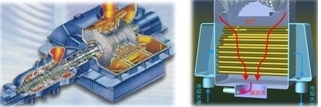

發電機穿轉子

2.高、中壓缸安裝技術要點

汽輪機高、中壓缸是整體到貨，現場不需要組合裝配。汽輪機軸通過鋪裝在缸體端部的運輸環對轉子和汽缸的軸向、徑向定位，在汽缸就位前要測量運輸環軸向和徑向定位尺寸，并以制造廠家的裝配記錄校核，以檢查缸內的轉子在運輸過程中是否有移動，確保通流間隙不變。

3.軸系對輪中心的找正

（1）軸系對輪中心找正主：

高中壓對輪中心、中低壓對輪中心、低壓對輪中心、低壓轉子—電轉子對輪中心的找正。

（2）在軸系對輪中心找正：

首先要以低壓轉子為基準；

其次對輪找中心通常都以全實缸、凝汽器灌水至模擬運行狀態進行調整；

再次對輪找中時的開口和高低差要有預留值；

最后一般在各不同階段要進行多次對輪中心的復查和找正。

【注】電站汽輪機的安裝要點是歷年考核的重點，屬于高頻考點，選擇題和案例題中均有涉及。學習時應結合圖片，關鍵在于清楚技術原理。
