匆匆的，匆匆的，2017年二級(jí)建造師的腳步近了。你是否還在教材中踟躕，你是否還不知怎樣取舍一些知識(shí)點(diǎn)？建設(shè)工程教育網(wǎng)整理了一些二級(jí)建造師歷年考試高頻考點(diǎn)供大家參考！想要學(xué)習(xí)更多高頻考點(diǎn)請(qǐng)查看建設(shè)工程教育網(wǎng)《2017年二級(jí)建造師水利水電工程管理與實(shí)務(wù)考點(diǎn)匯編電子書(shū)》，點(diǎn)擊查看>>

知識(shí)點(diǎn)：混凝土的質(zhì)量要求

【考頻指數(shù)】★★★★★

【考查年份】2012年單選、2015年單選、2016年單選

【考點(diǎn)精講】

1.砼的主要質(zhì)量要求

和易性。流動(dòng)性、黏聚性、保水性。

強(qiáng)度?？箟?、抗拉、抗彎、抗剪強(qiáng)度等。

變形。

耐久性?？?jié)B、抗凍、抗侵蝕、抗碳化、抗磨性、抗堿-骨料反應(yīng)等性能。

（1）和易性的指標(biāo)和測(cè)定方法

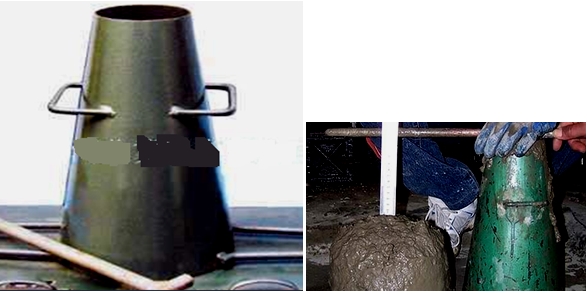

一般常用坍落度定量地表示拌合物流動(dòng)性大小。坍落度越大，表明流動(dòng)性越大。

按坍落度大小，將混凝土拌合物分為：

低塑性（10～40mm）；

塑性（50～90mm）

流動(dòng)性（100～150mm）；

大流動(dòng)性（≥160mm）。

對(duì)于干硬性混凝土拌合物（坍落度小于10mm），采用維勃稠度（VB）作為其和易性指標(biāo)。

（2）影響混凝土拌合物和易性的因素

①水泥漿含量的影響。單位體積混凝土內(nèi)水泥漿含量越多，拌合物的流動(dòng)性越大。

②含砂率的影響。

含砂率：砂的用量占砂、石總用量（質(zhì)量）百分比。

最佳砂率：在水膠比一定的條件下，當(dāng)混凝土拌合物達(dá)到要求的流動(dòng)性，而且具有良好的黏聚性及保水性時(shí)，水泥用量最省的含砂率。

③水泥漿稀稠的影響。當(dāng)水膠比較小時(shí)，水泥漿較稠，拌合物的黏聚性較好，泌水較少，但流動(dòng)性較小。

2.強(qiáng)度

（1）混凝土的立方體抗壓強(qiáng)度

邊長(zhǎng)150mm，標(biāo)準(zhǔn)養(yǎng)護(hù)（溫度20±2℃、相對(duì)濕度95%以上）至28d齡期，用標(biāo)準(zhǔn)試驗(yàn)方法測(cè)得極限抗壓強(qiáng)度，稱(chēng)為混凝土標(biāo)準(zhǔn)立方體抗壓強(qiáng)度，以fcu表示。

在立方體極限抗壓強(qiáng)度總體分布中，具有95%強(qiáng)度保證率的立方體試件抗壓強(qiáng)度，稱(chēng)為混凝土立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值（以MPa計(jì)），以fcu，k表示。（C15～80；14級(jí)）

C25混凝土：指25MPa≤fcu，k＜30MPa的混凝土。

預(yù)應(yīng)力混凝土結(jié)構(gòu)的混凝土強(qiáng)度等級(jí)不小于C30。

（2）混凝土的抗拉強(qiáng)度

混凝土的抗拉強(qiáng)度一般為抗壓強(qiáng)度的1/10～1/20。

3.耐久性

混凝土的耐久性是一個(gè)綜合性概念，包括抗?jié)B（材料用滲透系數(shù)K表示，K值越大，代表抗?jié)B性能越差；混凝土用抗?jié)B等級(jí)W表示）、抗凍（用抗凍等級(jí)F表示）、抗侵蝕、抗碳化、抗磨性、抗堿-骨料反應(yīng)等性能。

（1）混凝土的抗?jié)B性

用抗?jié)B等級(jí)（W）表示，以28d齡期的標(biāo)準(zhǔn)試件，按標(biāo)準(zhǔn)試驗(yàn)方法進(jìn)行試驗(yàn)所能承受最大水壓力（MPa）確定。

W2、W4、W6、W8、W10、W12等6個(gè)等級(jí)，表示一組6個(gè)試件中4個(gè)未出現(xiàn)滲水時(shí)最大水壓力分別為0.2、0.4、0.6、0.8、1.0、1.2MPa。

提高混凝土抗?jié)B性能措施有：提高混凝土的密實(shí)度，改善孔隙構(gòu)造，減少滲水通道；減小水膠比；摻加引氣劑；選用適當(dāng)品種的水泥；注意振搗密實(shí)、養(yǎng)護(hù)充分等。

（2）混凝土的抗凍性

混凝土抗凍性以抗凍等級(jí)（F）表示，抗凍等級(jí)按28d齡期的試件用快凍實(shí)驗(yàn)方法確定。

分為F50、F100、F150、F200、F250、F300、F400等7個(gè)等級(jí)，相應(yīng)表示混凝土抗凍性試驗(yàn)?zāi)芙?jīng)受50、100、150、200、250、300、400次的凍融循環(huán)。

提高混凝土抗凍性最主要的措施是：提高混凝土的密實(shí)度；減小水膠比；摻和外加劑；嚴(yán)格控制施工質(zhì)量，注意搗實(shí)，加強(qiáng)養(yǎng)護(hù)等。

（3）提高混凝土耐久性的主要措施

①?lài)?yán)格控制水灰比。

②混凝土所用材料的品質(zhì)，應(yīng)符合有關(guān)規(guī)范的要求。

③合理選擇骨料級(jí)配。

④摻用減水劑及引氣劑。減少混凝土用水量及水泥用量，改善混凝土孔隙結(jié)構(gòu)；提高抗凍性及抗?jié)B性的有力措施。

⑤保證混凝土施工質(zhì)量。

更多完整版高頻考點(diǎn)、學(xué)習(xí)資料請(qǐng)加入群領(lǐng)?。?a target="_blank" >529133683

　　相關(guān)推薦：

　　【老師精講】2017年二級(jí)建造師各科目必考知識(shí)點(diǎn)免費(fèi)聽(tīng)

　　2017年二級(jí)建造師各科目高頻考點(diǎn)匯總

　　2017二級(jí)建造師各科目老師授課精彩瞬間集錦

　　【視聽(tīng)享受】二級(jí)建造師基礎(chǔ)班免費(fèi)試聽(tīng) 欣賞老師風(fēng)采

　　二級(jí)建造師各科目重要知識(shí)點(diǎn)免費(fèi)試聽(tīng)

　　【精講視頻】2017年二級(jí)建造師各科目重要知識(shí)點(diǎn)精彩講解
