背景資料

　　項目部承建的新建道路下有一條長750m、直徑1000mm的混凝土污水管線，埋深為地面以下6m.管道在0+400至0+450處穿越現有道路。

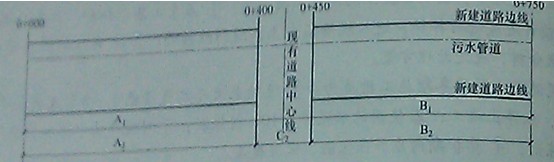

　　場地地質條件良好，地下水位于地面以下8m，設計采用明挖開槽施工。項目部編制的施工方案以現有道路中線（按半幅斷路疏導交通）為界將工程劃分A1、B1兩段施工（見下圖），并編制了施工進度計劃，總工期為70天，其中，A1段（425m）工期40天，B1段（325m）工期30天，A1段首先具備開工條件。

　　注：A1、B1為第一次分段；A2、B2、C2為第二次分段。

　　由于現有道路交通繁忙，交通管理部門要求全幅維持交通。按照交通管理部門要求，項目部建議業主將現有道路段（即C2段）50m改為頂管施工，需工期30天，取得了業主同意。在考慮少投入施工設備及施工人員的基礎上，重新編制了施工方案及施工進度計劃。

　　問題

　　1、現有道路段（C2段）污水管由明挖改為頂管施工需要設計單位出具什么文件，該文件上必須有哪些手續方為有效？

　　本題的解題依據是2011版《市政公用工程管理與實務》P259第9～17行。

　　2、因現有道路段（C2段）施工方法變更，項目部重新編制的施工方案應辦理什么手續？

　　本題的解題依據是2011版《市政公用工程管理與實務》P252第15～17行。

　　3、采用橫道圖說明作為項目經理應如何安排在70天內完成此項工程？橫道圖采用下圖。（請將橫道圖復制到答題紙上作答，在試卷上作答無效。）

　　橫道圖

　　本題的解題依據是2011版《市政公用工程管理與實務》2K320051和背景資料中給出的已知條件：總工期為70天，其中，A1段（425m）工期40天，B1段（325m）工期30天，A1段首先具備開工條件。項目部建議業主將現有道路段（即C2段）50m改為頂管施工，需工期30天，取得了業主同意。在考慮少投入施工設備及施工人員的基礎上，重新編制了施工方案及施工進度計劃。

　　4、頂管工作井在地面應采取哪些防護措施？

　　本題的解題依據是2011版《市政公用工程管理與實務》P263倒數7行和施工經驗。

　　參考答案

　　1、現有道路段（C2段）污水管由明挖改為頂管施工需要設計單位出具設計變更通知單，必須由原設計人和設計單位負責人簽字并加蓋設計單位印章方為有效。

　　2、因現有道路段（C2段）施工方法變更，項目部重新編制的施工方案應按原審批程序辦理變更審批手續。

　　3、橫道圖

　　要點是：A2段先施工，時間延續不要突破40天；B2段、C2段后施工，時間延續不要突破30天；總工期不要突破70天。

　　4、頂管工作井在地面應采取的防護措施：設置警示牌、防護圍欄、防水和雜物進入工作井的矮圍墻、夜間警示燈等。
