　　1F411027　水流形態及消能方式

　　一、水流形態

　　從描述水流的不同角度出發，水流形態主要包括：恒定流與非恒定流、均勻流與非均勻流、層流與紊流、急流與緩流。

　　1.恒定流與非恒定流

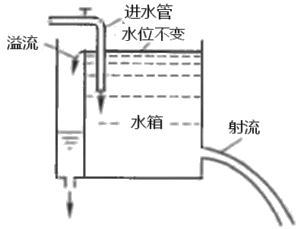

　　(1)恒定流。流場中任何空間上所有的運動要素(如時均流速、時均壓力、密度等)都不隨時間而改變的水流稱為恒定流，如圖1F411027-1(a)所示。例如某一水庫工程有一泄水隧洞，當水庫水位、隧洞閘門保持不變時，隧洞中的水流的所有運動要素都不會隨時間改變，即為恒定流。

　　(a)恒定流

　　在恒定流的情況下，任一空間點上，無論哪個液體質點通過，其運動要素都是不變的，運動要素僅僅是空間坐標的連續函數，而與時間無關。

　　(2)非恒定流。流場中任何空間上有任何一個運動要素隨時間而改變的水流稱為非恒定流，如圖1F411027-1(b)所示。例如上述水庫工程泄水隧洞泄水時，如果水庫水位逐漸降低，那么流量、流速會隨之變小，此時隧洞中的水流即為非恒定流。

　　(b)非恒定流

　　圖1F411027—1　恒定流與非恒定流示意圖

　　2.均勻流與非均勻流

　　(1)均勻流。當水流的流線為相互平行的直線時的水流稱為均勻流，如圖1F411027-2所示。例如一引水渠，某順直渠段中沒有進出水(流量不變)、渠道橫斷面尺寸沿程不變，則該渠段內的水流即為均勻流，水面線為一直線，且與渠底坡線平行。

　　均勻流的過水?dāng)嗝鏋槠矫?，且過水?dāng)嗝娴男螤詈统叽缪爻滩蛔?均勻流中，同線上不同點的流速應相等，從而各過水?dāng)嗝嫔系牧魉俜植枷嗤瑪嗝嫫骄魉傧嗟?均勻流在同一過水?dāng)嗝嫔细鼽c測壓管水頭為一常數。

　　圖1F411027-2　均勻流示意圖

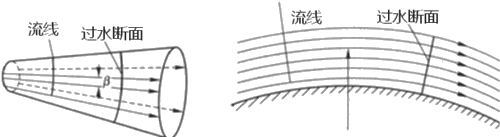

　　(2)非均勻流。當水流的流線不是相互平行的直線時的水流稱為非均勻流，如圖1F411027-3所示。流線雖然平行但不是直線(如管徑不變的彎管中的水流)，或者流線雖為直線但不相互平行(如管徑沿程緩慢均勻擴散或收縮的漸變管中的水流)都屬于非均勻流。

　　圖1F411027-3　非均勻流示意圖

　　3.層流與紊流

　　同一液體在同一管道中流動，當流速不同時，液體可有層流和紊流兩種不同的流態。

　　(1)層流：當流速較小，各流層的液體質點有條不紊地運動，互不混攙，該流動形態為層流，如圖1F411027-4(a)所示。

　　(2)紊流：當流速較大，各流層的液體質點形成渦體，在流動過程中互相混攙，該流動形態為紊流，如圖1F411027-4(b)所示。實際工程中紊流是最為常見的流態，如閘后、跌水、泄水、水輪機中的水流均為紊流。

　　圖1F411027-4　層流與紊流示意圖

　　(a)層流;(b)紊流

　　4.急流與緩流

　　明渠水流中，可從水流所具有的動能和勢能的對比，或從水流的流速與干擾波波速對比，將水流分為急流與緩流。

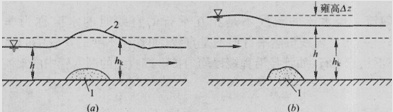

　　(1)急流：當水深小于臨界水深，佛汝德數大于1的水流，稱為急流。急流表現形態為：當水流遇到障礙物時，只引起局部的水面變化，而這種變化不向上游傳播，如圖1F411027—5(a)所示。因此，當急流受到建筑物或其他障礙物作用時，其干擾作用只影響下游，不影響上游。

　　(2)緩流：當水深大于臨界水深，佛汝德數小于1的水流，稱為緩流。緩流表現形態為：當水流遇到障礙物時，障礙物對水流的干擾可向上游傳播，表現為上游的水位壅高，如圖1F411027—5(b)所示。

　　圖1F411027-5　急流與緩流示意圖

　　(a)急流;(b)緩流

　　1-障礙物;2-涌浪

　　二、消能方式

　　修建閘、壩等泄水建筑物后，下泄的水流往往具有很高的流速。動能比較大，為了減小對下游河道的沖刷，采取的消能方式有：底流消能、挑流消能、面流消能、消力戽消能。

　　1.底流消能

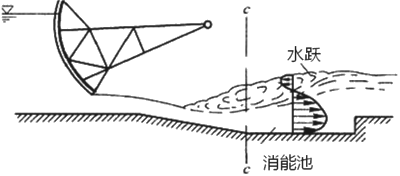

　　圖1F411027-6所示，是利用水躍消能，將泄水建筑物泄出的急流轉變?yōu)榫徚鳎韵嘤鄤幽艿南芊绞?。它主要是靠水躍產生的表面旋滾與底部主流間的強烈紊動、剪切和摻混作用。

　　高流速的主流在底部。該法具有流態穩定、消能效果較好，對地質條件和尾水變幅適應性強以及水流霧化很小等優點，多用于低水頭、大流量、地質條件較差的泄水建筑物。但護坦較長，土石方開挖量和混凝土方量較大，工程造價較高。該法對地質條件的要求較低，既適用于堅硬巖基，也適用于較軟弱或節理裂隙較為發育的巖基。

　　圖1F411027-6　底流消能

　　2.挑流消能

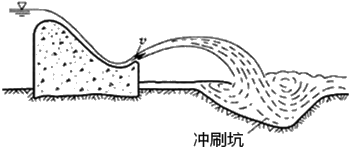

　　圖1F411027-7所示，利用溢流壩下游設置挑流坎，把高速水流挑射到下游空中，然后擴散的摻氣水流跌落到壩下游河道內，在尾水水深中發生漩渦、沖擊、摻攪、紊動、擴散、剪切，以消除能量。但跌落的水流仍將沖刷河床，形成沖刷坑，在沖刷坑中水流繼續消能。適用于堅硬巖基上的高、中壩。

　　圖1F411027-7　挑流消能

　　3.面流消能

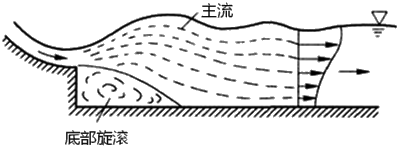

　　圖1F411027-8所示，當下游水深較大且比較穩定時，利用鼻坎將下泄的高速水流的主流挑至下游水面，在主流與河床之間形成巨大的底部旋滾，旋滾流速較低，避免高速水流對河床的沖刷。余能主要通過水舌擴散、流速分布調整及底部旋滾與主流的相互作用而消除。高流速的主流位于表層。適用于中、低水頭工程尾水較深，流量變化范圍較小，水位變幅較小，或有排冰、漂木要求的情況。一般不需要作護坦。

　　圖1F411027-8　面流消能

　　4.消力戽消能

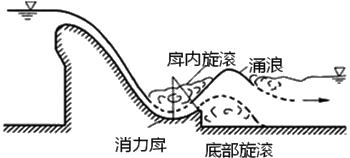

　　圖1F411027-9所示，是利用泄水建筑物的出流部分造成具有一定反弧半徑和較大挑角所形成的戽斗，在下游尾水淹沒挑坎的條件下，形不成自由水舌，高速水流在戽斗內產生激烈的表面旋滾，后經鼻坎將高速的主流挑至水面。并通過戽后的涌浪及底部旋滾而獲得較大的消能效果。適用于尾水較深，流量變化范圍較小，水位變幅較小，或有排冰、漂木要求的情況。一般不需要作護坦。

　　圖1F411027-9　消力戽消能
