一級建造師考試面板及趾板施工，一級建造師考試涉及考點比較多，記憶起來也比較困難。我們可以對這些知識點進行梳理。這樣備考，效果才能比較好。今天為大家介紹的是一級建造師考試面板及趾板施工，希望對各位有所幫助。

　　1F415023　面板及趾板施工

　　一、混凝土面板的施工

　　混凝土面板是面板堆石壩的主要防滲結構，厚度薄、面積大，在滿足抗?jié)B性和耐久性條件下，要求具有一定柔性，以適應堆石體的變形。面板的施工主要包括混凝土面板的分塊、垂直縫砂漿條鋪設、鋼筋架立、面板混凝土澆筑、面板養護等作業內容。

　　2.垂直縫砂漿條鋪設

　　垂直縫砂漿條一般寬50cm，是控制面板體型的關鍵。砂漿由壩頂通過運料小車到達工作面，根據設定的壩面拉線進行施工，一般采用人工抹平，其平整度要求較高。砂漿強度等級與面板混凝土相同。砂漿鋪設完成后，再在其上鋪設止水，架立側模。

　　3.鋼筋架立

　　鋼筋的施工方法一般采用人工在壩面上安裝，加工好的鋼筋從壩頂通過運料臺車到達工作面，先安裝架立筋，再用人工綁扎鋼筋。

　　(1)面板宜采用單層雙向鋼筋，鋼筋宜置于面板截面中部，每向配筋率為0.3%～0.4%，水平向配筋率可少于豎向配筋率。

　　4.面板混凝土澆筑

　　(1)通常面板混凝土采用滑模澆筑。滑模由壩頂卷揚機牽引，在滑升過程中，對出模的混凝土表面要及時進行抹光處理，及時進行保護和養護。

　　(3)施工中應控制入槽混凝土的坍落度在3～6cm，振搗器應在滑模前50cm處進行振搗。

　　5.面板養護

　　養護是避免發生裂縫的重要措施。面板的養護包括保溫、保濕兩項內容。一般采用草袋保溫，噴水保濕，并要求連續養護。面板混凝土宜在低溫季節澆筑，混凝土入倉溫度應加以控制，并加強混凝土面板表面的保濕和保溫養護，直到蓄水為止，或至少90d。

　　二、瀝青混凝土面板施工

　　1.瀝青混凝土面板的施工方法有碾壓法、澆筑法、預制裝配法以及填石振動法。

　　2.瀝青在泵送、拌合、噴射、澆筑和壓實過程中對其運動黏度值應加以控制。

　　本章案例1：

　　某水庫樞紐工程有大壩、溢洪道、引水洞和水電站組成。水庫大壩為黏土心墻土石壩，最大壩高為70m。在工程施工過程中發生以下事件：

　　施工單位報送的施工方案部分內容如下：選用振動碾對壩體填筑土料進行壓實;施工前通過碾壓實驗確定土料填筑壓實參數：壩體填筑時先進行黏土心墻填筑，待心墻填筑完成后，再進行上下游反濾料及壩殼料填筑，并分別進行碾壓。

　　問題：

　　簡單說明施工單位通過碾壓試驗，確定的黏土心墻土料填筑壓實參數主要包括哪些?

　　指出施工單位報送的施工方案中壩體填筑不妥之處，并說明正確做法。

　　壓實參數：碾壓機具的重量、含水量、碾壓遍數及鋪土厚度，對于振動碾還應包括振動頻率及行走速率。

　　不妥之處：選用振動碾對壩體填筑土料進行壓實。

　　正確做法：選用氣胎碾或夯擊。

　　不妥之處：壩體填筑時先進行黏土心墻填筑，待心墻填筑完成后，再進行上下游反濾料及壩殼料填筑。

　　正確做法：黏土心墻與上下游反濾料及壩殼料填筑平起施工。

　　本章案例2

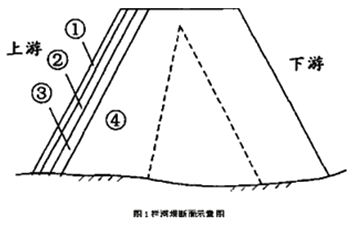

　　某大(2)型水利樞紐工程由攔河壩、溢洪道、泄洪隧洞、發電引水隧洞等組成。攔河壩為混凝土面板堆石壩，壩高80m。攔河壩斷面示意圖如圖1。

　　施工過程中發生如下事件：

　　一、施工單位進駐工地后，對石料料場進行了復核和規劃，并對堆石料進行了碾壓試驗。面板混凝土采用滑動模板施工。

　　二、混凝土面板堆石壩施工完成的工作有：A為面板混凝土的澆筑：B為壩基開挖;C為堆石壩填筑;D為垂直縫砂漿條鋪設;E為止水設置。

　　三、混凝土面板施工前，施工單位根據面板的分塊情況，并依據下列原則設計滑動模板：

　　①適應面板條塊寬度和滑模平整度要求;

　?、跐M足施工振搗和壓面的需要;

　　③安裝、運行、拆卸方便靈活等。

　　四、混凝土面板設計采用金屬止水，施工單位將金屬止水采取搭接方式直接制作及安裝。面板混凝土脫模后，立即采取灑水的方法養護，持續養護28天。

　　【問題】

　　1.指出圖1攔河壩壩體分區中①～④部位的名稱。

　　2.根據《混凝土面板堆石壩施工規范》DL/T 5128--2009，指出事件一中石料料場復核的主要內容。

　　3.指出事件二中A、B、C、D、E工作適宜的施工順序(用工作代碼和箭線表示)。

　　4.指出事件三中混凝土滑動模板設計的原則還有哪些。

　　5.指出事件四中施工方面的不妥之處，并說明正確做法。

　　『答案解析』

　　1.①為混凝土面板，②為墊層區，③為過渡區，④為主堆石區。

　　2.主要部位堆石料的抗壓強度，石料硬度和韌性，石料天然重度，石料水上和水下軟化系數。

　　3.B C D E A

　　4.還有：有足夠的自重和配重;有足夠的強度和剛度。

　　5.不妥之處：將金屬止水采取搭接方式直接制作及安裝，采取灑水的方法養護，持續養護28天;

　　正確做法：金屬止水采取雙面焊接搭接方式;采用草袋保溫，噴水保濕，并要求連續養護，直到蓄水為止，或至少90天。

　　遼寧大伙房水庫

　　位于遼寧撫順渾河，控制流域面積5437平方公里，壩型為黏土心墻土壩，最大壩高52米，地面廠房，裝機容量3.2萬千瓦。

　　1954年4月開工，1959年5月開始發電，1959年5月竣工。
